Устройство герметизации железобетонных труб большого диаметра

Несмотря на то, что наряду с железобетоном для производства труб сегодня используются и другие материалы, он по-прежнему востребован. При нарушении гидроизоляции таких трубопроводов на помощь приходят материалы системы Пенетрон.

Актуальность проблемы

С превращением небольших городов в мегаполисы в конце XIX века для обеспечения бесперебойной подачи воды появилась потребность в трубах большого диаметра. С развитием производства и усовершенствованием технологического процесса стали выпускать трубы, диаметр которых достигает 1200, 1800 мм и более.

Успешный и продолжительный опыт эксплуатации в инженерных коммуникациях убедительно доказал, что железобетон продолжает оставаться одним из наиболее предпочтительных материалов для производства широкого сегмента труб.

Так, в Западной Европе в канализации пластик используется в основном для труб диаметром до 250 мм при прокладке придомовых сетей. Для магистральных трубопроводов, с диаметром труб от 300 до 600 мм, используются керамика и железобетон, и чем диаметр трубы больше, тем выше доля железобетона. Причина очевидна – нагрузки, которые испытывают магистральные трубопроводы, пластик выдерживает хуже железобетона.

В России железобетонные трубы имеют три основные области применения: напорные водопроводные и водоводные системы и промышленно-бытовая, бытовая, ливневая безнапорная канализация, а также трубопроводные системы инженерных коммуникаций.

Если вода агрессивна к бетону, то, согласно ГОСТ 6482-88 «Трубы железобетонные безнапорные», проектом должны предусматриваться меры защиты. Но на практике этого зачастую не происходит. Если в неагрессивных средах срок службы бетона составляет 50 лет и выше, то в слабоагрессивных он снижается до 20 – 30. В среднеагрессивных средах срок службы еще ниже, в связи с чем следует использовать методы вторичной антикоррозийной защиты.

О резком снижении надежности трубопроводов стали свидетельствовать участившиеся аварии водоводных и канализационных систем. По официальным данным примерно 60% трубопроводов уже подвержены коррозии, а 10% находятся в предаварийном состоянии и требуют ремонта.
Помимо коррозионных процессов, происходящих при эксплуатации трубопроводов, причиной нарушения водонепроницаемости может стать некачественное выполнение герметизации стыкового соединения между трубами.

В качестве герметизирующих материалов по старинке принято использовать пеньку с последующей заделкой цементно-песчаным раствором. При этом, являясь сложной, а главное, ненадежной технологической операцией, такой способ зачеканки требует высокого качества производства работ. Хотя более простым и надежным является находящее все большее применение уплотнение стыковых соединений с помощью резиновых уплотнительных колец.

Во время отсыпки насыпи или при осадке грунта бетонные трубы испытывают значительные деформации, что зачастую приводит к нарушению герметичности стыкового соединения между трубами и последующим протечкам при эксплуатации. Только после нескольких лет эксплуатации, когда стабилизируются процессы осадки и продольные деформации труб, рекомендуется заполнять стыковые соединения цементным раствором.

Ниже приведен альтернативный вариант устройства гидроизоляции стыкового соединения между железобетонными трубами большого диаметра, применяемый как при выполнении ремонтных работ, так и при новом строительстве магистральных трубопроводов. В данном варианте используется бентонитовая саморасширяющаяся прокладка «Пенебар».

Технология выполнения работ

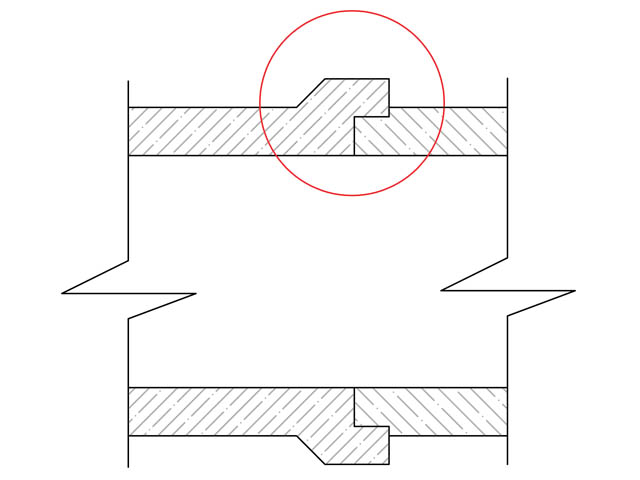

При ремонте железобетонных безнапорных раструбовых труб большого диаметра (диаметр свыше 2400 мм) часто приходится сталкиваться с нарушением герметичности раструбного соединения – резиновый уплотнитель смещается, и вследствие чего наблюдаются протечки в месте контакта смонтированных труб.

I этап: подготовка поверхности

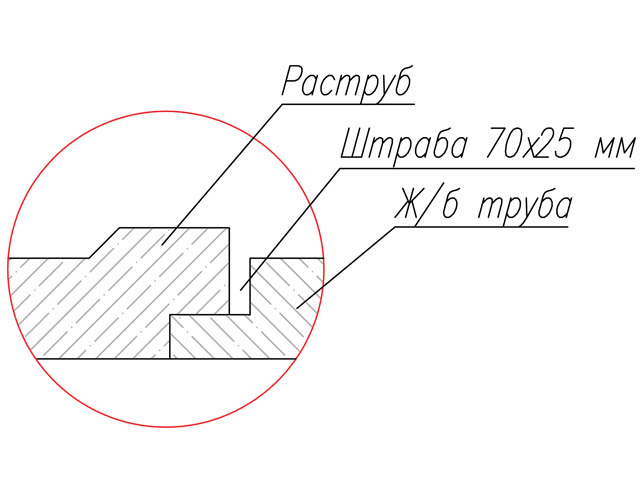

1. С внешней стороны по всей длине стыка между железобетонными трубами выполнить штрабы П-образной конфигурации сечением 70х25 мм с использованием углошлифовальной машины, перфоратора или другого инструмента.

2. Очистить получившуюся штрабу и поверхность бетона с помощью щетки с металлическим ворсом от грязи (при ее наличии), пыли и бетонной крошки. Кромки стыка должны быть структурно прочными и чистыми.

II этап: герметизация стыков

1. Подготовленные штрабы увлажнить.
2. Удалить антиадгезионную бумагу с поверхности гидропрокладки «Пенебар».

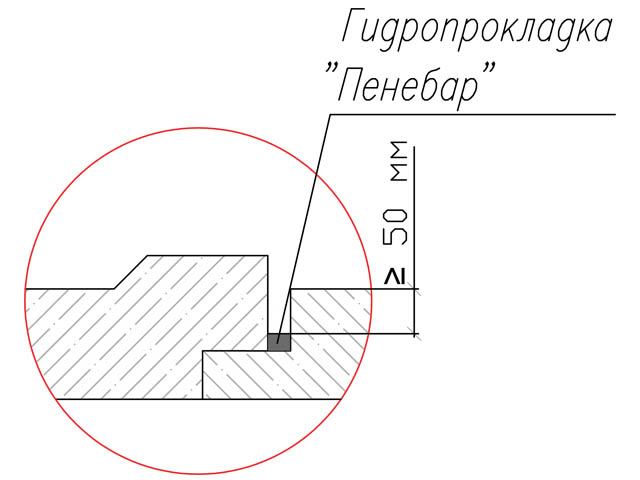

3. Уложить гидропрокладку в полость штрабы.
4. Приготовить раствор гидроизоляционного материала проникающего действия «Пенетрон».

5. Прогрунтовать штрабу раствором материала «Пенетрон» в один слой кистью из синтетического волокна.

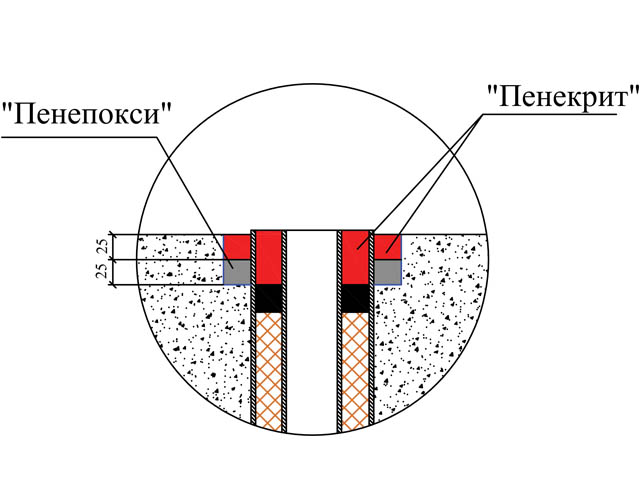

6. Приготовить раствор шовного материала «Пенекрит». Плотно заполнить им оставшуюся полость штрабы (расход материала 1,5 кг/мп при сечении штрабы 25х25 мм).

7. После затвердевания раствора материала «Пенекрит» тщательно увлажнить поверхность бетона.

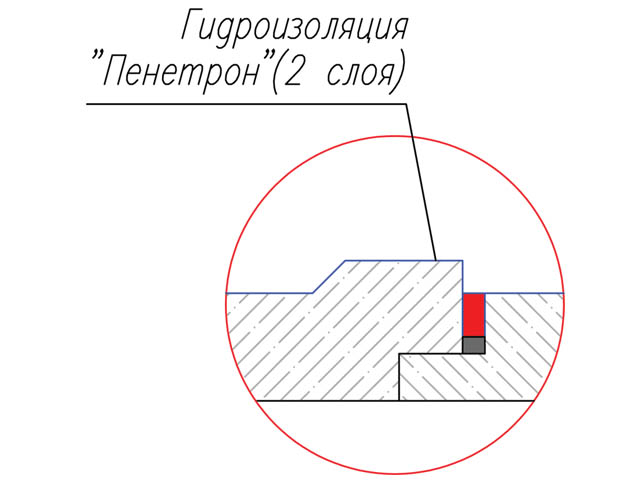

8. Приготовить раствор гидроизоляционого материала проникающего действия «Пенетрон» и нанести его в два слоя кистью из синтетического волокна на бетонную поверхность.
9. Первый слой материала «Пенетрон» нанести на влажный бетон (расход материала 600 г/м2). Второй слой нанести на свежий, но уже схватившийся первый слой (расход материала 400 г/м2).

III этап: уход за поверхностью

1. Обработанные поверхности следует защищать от механических воздействий и отрицательных температур в течение 3 суток.
2. При этом необходимо следить за тем, чтобы обработанные материалами системы «Пенетрон» поверхности в течение 3 суток оставались влажными, не должно наблюдаться растрескивания и шелушения покрытия.
3. Для увлажнения обработанных поверхностей обычно используются следующие методы: водное распыление, укрытие бетонной поверхности полиэтиленовой пленкой.
