Устранение течей

В русском языке существует несколько значений слова течь: – литься, двигаться, плотно заполняя пустое пространство под действием внешней силы («В жилах моих течёт благородная кровь графов фон Зомерблат!» // Л. Н. Толстой, «Отрочество», 1854 г.); – перемещать свои воды в каком-либо направлении («Под горой текла река и едва виднелась сквозь густую листву» // И. С. Тургенев, «Гамлет Щигровского уезда», 1849 г.); – пропускать влагу через имеющиеся отверстия («Он видел, что лодка его течёт, но он не находил и не искал течи» // Л. Н. Толстой, «Анна Каренина», 1878 г.); – двигаться непрерывной чередой, потоком («Кусты, пообнажав головы, всей насыпью двинулись за ней. Они текли, кланяясь ей» // Б.Л. Пастернак, «Воздушные пути», 1924 г.); – приходить откуда-либо («Из Новочеркасска обильно текли письма, речи, заявления, в которых крупица правды была переплетена с вымыслом» // А.И. Деникин, «Очерки русской смуты», 1922 г.); – проходить, миновать («Ведь и он родился в мирном уголке, где жизнь текла лениво и почти неслышно» // А.Ф. Кони, «Иван Александрович Гончаров», 1911 г.). Для бетонных конструкций наиболее подходящим является третье определение – пропускать влагу через имеющиеся отверстия. А их в бетоне может быть немало.

Актуальность проблемы

При обследовании бетонных сооружений особое внимание уделяется геометрии конструкции, прочности бетона, наличию трещин, сколов, разрушений, состоянию арматуры (ГОСТ 54523-2011 Портовые гидротехнические сооружения. Правила обследования и мониторинга технического состояния; ГОСТ Р 53778-2010 Здания и сооружения. Правила обследования и мониторинга технического состояния) и практически ничего не говорится о проникновении воды через конструкцию, хотя это весьма немаловажный аспект безопасной и комфортной эксплуатации зданий и сооружений.

Как правило, вода поступает в конструкцию через различные дефекты – трещины, швы бетонирования, неуплотненные участки бетона, а также через такие узлы в строительных конструкциях, как деформационные швы, отверстия от стяжек опалубки, места ввода коммуникаций и т.д. Естественно, что технология устранения течи в каждом конкретном случае будет иметь свои особенности.

К сожалению, в научной литературе практически отсутствует развернутая классификация течей в бетонных конструкциях с учетом давления воды, водопропускной способности через полость течи и других факторов, способных повлиять на выбор гидроизоляционного материала и технологии. Опираясь на наш опыт устранения течей, следует выделить как минимум два вида:

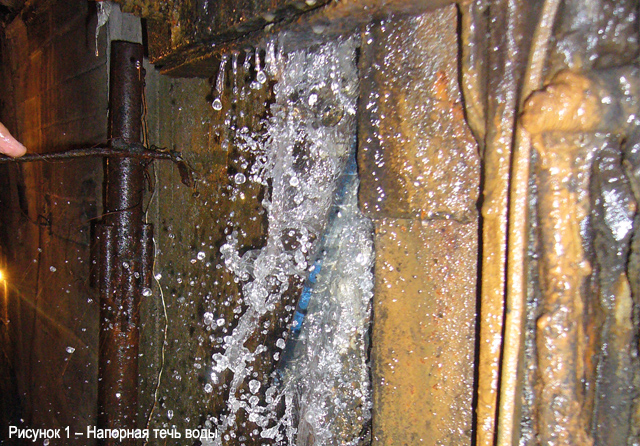

– напорные, когда наблюдается активный приток воды (см. рис. 1) через полость течи (вода под давлением);

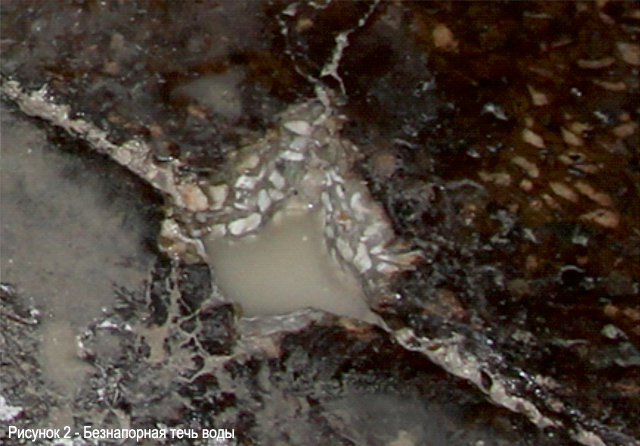

– безнапорные, когда приток воды небольшой (см. рис. 2), но способен размывать растворы гидроизоляционных материалов, конец схватывания которых наступает позднее 10–15 минут.

Гидроизоляцию безнапорных течей следует выполнять с применением быстротвердеющих «гидропломб» «Пенеплаг» или «Ватерплаг». Следует отметить, что сухая смесь «Ватерплаг» несколько проще в применении и хорошо работает при нормальных температурных условиях (температура около 20°С).

Сухая смесь «Пенеплаг» имеет более сложный механизм твердения и требует большего профессионализма при работе с ней. При этом в условиях пониженных температур (около 5–10 °С) «Пенеплаг» работает лучше за счет активного тепловыделения.

Технология выполнения работ

1 Устранение безнапорных течей с применением «гидропломб» – «ВАТЕРПЛАГ» или «ПЕНЕПЛАГ»
1.1 Подготовка полости течи

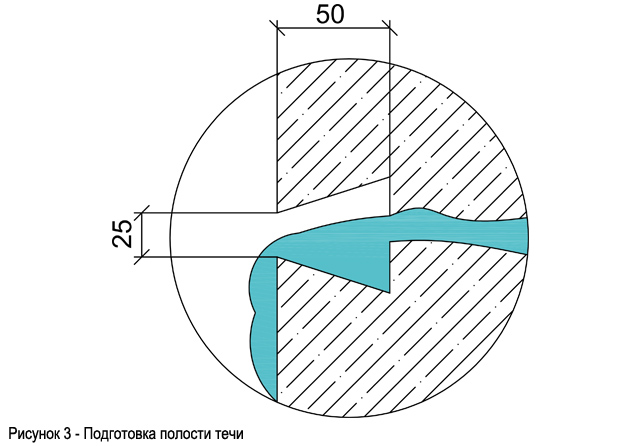

Увеличить полости течей с помощью отбойного молотка (см. рис. 3) на ширину не менее 25 мм и глубину не менее 50 мм с расширением вглубь (по возможности в виде «ласточкиного хвоста»). Очистить полость от рыхлого отслоившегося бетона. Если течь наблюдается в шве или трещине, то необходимо вначале заполнить полость шва гидроизоляционной смесью «Пенекрит» на максимально близкое расстояние к полости течи (т.е. локализовать течь), после чего устранить ее с применение «Пенеплага» или «Ватерплага».

1.2 Приготовление растворных смесей «Пенеплаг», «Ватерплаг»
Готовить такое количество растворной смеси, которое может быть использовано в течении 30–60 секунд.

Как правило, для ликвидации одной течи стандартных размеров требуется 200–300 г сухой смеси.

Оптимальная температура воды затворения 20±2°С. При понижении температуры увеличиваются сроки схватывания растворной смеси и снижается конечная прочность раствора. При повышении температуры сроки схватывания сокращаются. При слабоположительных температурах рекомендуется использовать для затворения теплую воду.

1.2.1 Приготовление растворной смеси «Ватерплаг»
Смешать сухую смесь «Ватерплаг» с водой в пропорции: 0,15 л воды на 1 кг сухой смеси «Ватерплаг», или по объему – 1 часть воды на 5 частей сухой смеси «Ватерплаг». Соотношение воды и сухой смеси «Ватерплаг» может варьироваться в зависимости от водопропускной способности течи: при течи средней интенсивности вода добавляется в пропорции – 1 часть воды на 5 частей сухой смеси «Ватерплаг», при сильной течи соотношение может быть изменено – 1 часть воды на 6 частей сухой смеси «Ватерплаг».

Консистенция полученной растворной смеси «Ватерплаг» готовой к применению – «сухая земля».

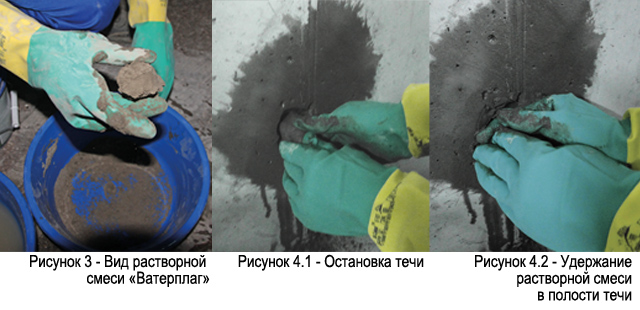

Приготовленную растворную смесь «Ватерплаг», сформованную в виде конуса, с силой вдавить в полость течи и удерживать в течение 3–4 минут в зависимости от температуры поверхности (см. рис. 4.2).

1.2.2 Приготовление растворной смеси «Пенеплаг»
Смешать сухую смесь «Пенеплаг» с водой в пропорции: 0,15 л воды на 1 кг сухой смеси «Пенеплаг», или по объему – 1 часть воды на 6 частей сухой смеси «Пенеплаг». Соотношение воды и сухой смеси «Пенеплаг» может варьироваться в зависимости от водопропускной способности течи: при сильной течи вода добавляется в пропорции – 1 часть воды на 7 частей сухой смеси «Пенеплаг». Консистенция полученной растворной смеси «Пенеплаг» готовой к применению – «сухая земля».

Приготовленную растворную смесь «Пенеплаг», сформованную в виде конуса, с силой вдавить в полость течи и удерживать не менее 60 секунд в зависимости от температуры поверхности (см. рис. 4.2).

1.3 Остановка безнапорной течи
Растворную смесь «Пенеплаг» («Ватерплаг»), сформированную в виде конуса, с максимально возможным усилием вдавить в полость течи и выдержать его в таком состоянии в течение 60 секунд при использовании растворной смеси «Пенеплаг» или от 2 до 3 минут – при использовании растворной смеси «Ватерплаг».

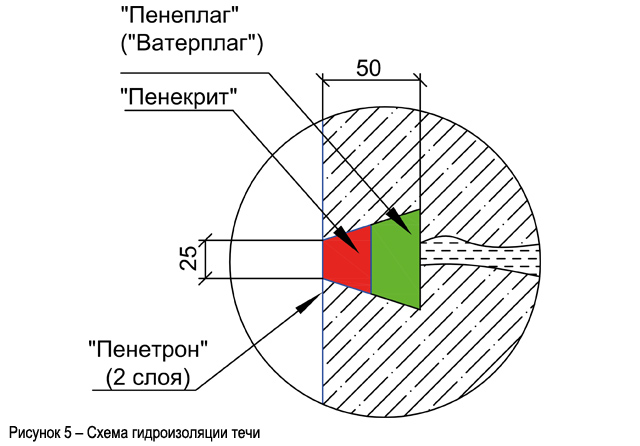

Заполнение растворной смесью «Пенеплаг» («Ватерплаг») производится только до половины глубины полости, вторую половину полости необходимо заполнить растворной смесью «Пенекрит» (см. рис. 5).
Важно, чтобы в полости течи был упор для растворной смеси гидроизоляционного материала, в противном случае возможен его провал в полость течи и вымывание. Для создания упора или снижения активности фильтрации воды возможно применение деревянных чёпиков или иных подручных материалов.

Расход сухой смеси «Пенеплаг» («Ватерплаг») составляет 1,9 кг/дм3.

1.4 Заполнение полости течи растворной смесью «Пенекрит»
Оставшийся объем полости заполнить растворной смесью «Пенекрит».

1.4.1 Приготовление растворной смеси «Пенекрит»
Сухая смесь «Пенекрит» смешивается с водой в пропорции: 0,18 л воды на 1 кг сухой смеси «Пенекрит» или по объему – 1 часть воды на 4 части сухой смеси «Пенекрит». Растворную смесь «Пенекрит» перемешивать в течение 1 – 2 минут вручную или с помощью низкооборотной дрели до получения густой пластилинообразной консистенции.

Поверхность раствора «Пенекрит» и прилегающую к ней бетонную поверхность конструкции обработать растворной смесью «Пенетрон» в два слоя.

1.4.2 Приготовление растворной смеси «Пенетрон»
Смешать сухую смесь с водой в пропорции: 0,4 л воды на 1 кг материала «Пенетрон», или 1 часть воды на 2 части материала «Пенетрон» по объему. Растворную смесь «Пенетрон» перемешивать в течение 1–2 минут вручную или с помощью низкооборотной дрели до получения жидкой сметанообразной консистенции.

Схема гидроизоляции полости течи с помощью сухих смесей «Пенеплаг» («Ватерплаг») изображена на рисунке 5.

2. Гидроизоляция напорных течей с применением сухой смесей и гидроактивных полиуритановых смол
Если остановка течи с применением «гидропломб» «Пенеплаг», «Ватерплаг» невозможна ввиду высокой интенсивности водопритока, то для ликвидации таких напорных течей необходимо использовать гидроактивные полиуретановые смолы «ПенеПурФом Р» или «ПенеПурФом НР».

2.1 Установка инъекторов

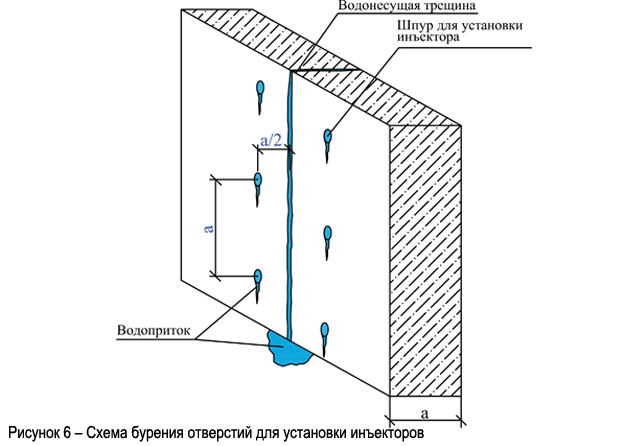

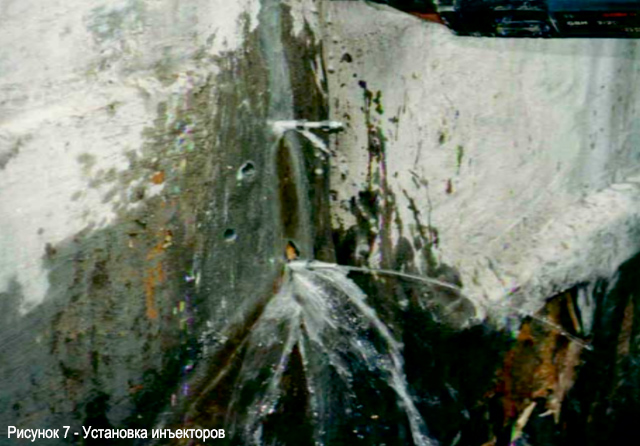

Пробурить отверстия под углом ~ 45° к поверхности бетона для установки инъекторов, расстояние между отверстиями и отступ от края трещины должны составлять примерно 1/2 толщины конструкции (рис. 6, 7). Диаметр отверстий на 1–2 мм должен превышать диаметр инъектора. Например, при диаметре инъектора 13 мм диаметр отверстия должен составлять 14 – 15 мм.

Очистить отверстия сжатым воздухом от остатков бурения и установить первый (крайний по горизонтали или нижний по вертикали) металлический инъектор.

2.2 Заполнение полости течи

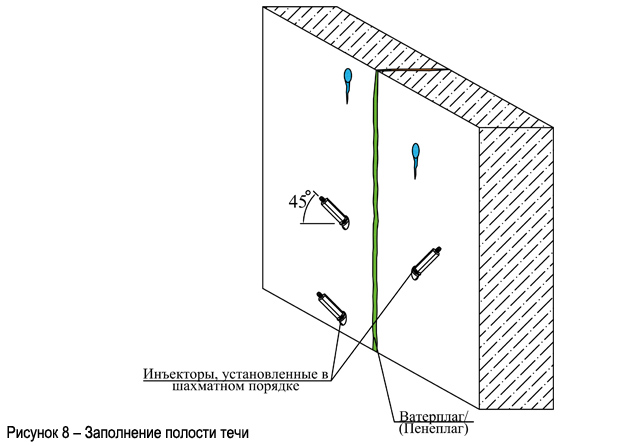

После того как пробурены отверстия для инъектирования и напор воды в трещине или шве будет снижен (вода будут выходить через пробуренные отверстия и не создавать избыточное давление), заполнить полость шва или трещины «гидропломбами» «Ватерплаг» или «Пенеплаг» (см. п. 1.3 рис. 8).

2.3. Подготовка оборудования для инъектирования

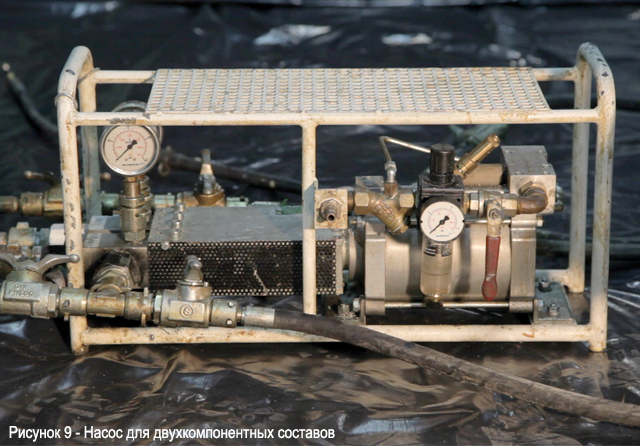

Для смол «ПенеПурФом НР» и «ПенеПурФом Р» следует использовать насосы для двухкомпонентных смол (см. рис. 9).

Перед инъектированием необходимо проверить работоспособность насоса и провести промывку любым гидравлическим маслом в режиме циркуляции.

2.4 Выполнение инъекционных работ
Смешивание компонентов смол «ПенеПурФом Р» и «ПенеПурФом НР» происходит на выходе из насоса в смесительной головке.

Инъектирование производится до тех пор, пока не происходит резкого повышения давления в системе, или давление долгое время (2–3 минуты) не повышается, либо пока инъекционная смесь не начнет вытекать из соседнего инъектора.
Далее необходимо установить следующий инъектор и продолжить процесс инъектирования трещины (шва).

Перед переходом на следующий инъектор произвести контрольное нагнетание в предыдущий.

2.5. Заполнение полостей шпуров
При необходимости выполнить удаление инъекторов, а полость шпуров заполнить растворной смесью «Пенекрит» (приготовление см. п. 1.4).
